MENNEKES AMAXX® 组合插座装置带有A型剩余电流动作保护器 970004

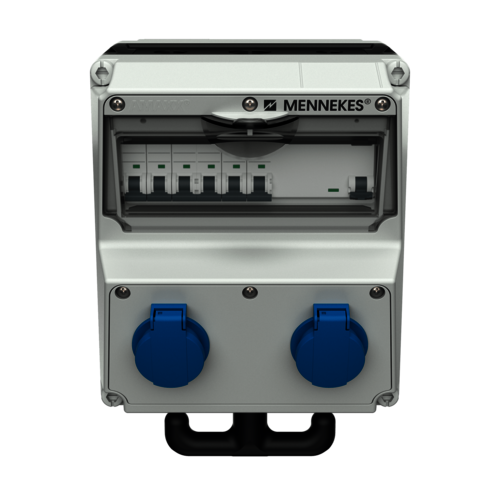

MENNEKES AMAXX® 组合插座装置带有A型剩余电流动作保护器 970004 images3d

AMAXX® 组合插座装置带有A型剩余电流动作保护器 970004

CEE 16 A, 5 p, 400 V

SCHUKO® 16 A, 230 V

预接线安装
铰链连接侧面
AMAPLAST 外壳和嵌件

透明盖保险丝
顶部带悬挂眼，底部带抓钩并随附链条组

零件号970004
欧洲商品编码（EAN）4015394271611
标准包装（包装单位） 1 Qty.（数量）

技术规范

AMAXX® 组合插座装置带有A型剩余电流动作保护器 970004

CEE 16 A, 5 p, 400 V	2
SCHUKO® 16 A, 230 V	4
套期保值	1 RCD 40安培, 4芯, 0.03安培 2 MCB´s 16安培, 3芯, C 4 MCB´s 16安培, 1芯, C
上级保护装置的最大额定电流	40 A
额定电流	40 A
额定分散系数	0.7
连接/供应线	适合单根最大 5 x 10 mm² 电缆接入
防护等级	IP44
外壳材料	标准材料
重量	5160 克
高	260 毫米
宽	225 毫米
认证标志	EAC
库存组合插座箱型号	D

尺寸图横向格式

数据表 & 下载

AMAXX® 组合插座装置带有A型剩余电流动作保护器 970004

产品数据表AMAXX® 组合插座装置带有A型剩余电流动作保护器 970004 PDF, 346 KB

CAD数据STPAMAXX® 组合插座装置带有A型剩余电流动作保护器 970004 ZIP, 6 MB

CAD数据3D DWGAMAXX® 组合插座装置带有A型剩余电流动作保护器 970004 ZIP, 22 MB

尺寸图纵向格式AMAXX® 组合插座装置带有A型剩余电流动作保护器 970004 PNG, 56 KB

尺寸图横向格式AMAXX® 组合插座装置带有A型剩余电流动作保护器 970004 PNG, 263 KB

指令

AMAXX® 组合插座装置带有A型剩余电流动作保护器 970004

合适的配件

AMAXX® 组合插座装置带有A型剩余电流动作保护器 970004

MENNEKES 电缆螺栓 990607

电缆螺栓

零件号 990607

M 20 - 夹持/密封区域 6-13 mm, IP54, 漆黑色RAL 9005, 单一包装

更多

MENNEKES 电缆螺栓 990608

电缆螺栓

零件号 990608

M 32 - 夹持/密封区域 13-21 mm, IP54, 漆黑色RAL 9005, 单一包装

更多

MENNEKES 气动连接 997000

气动连接

零件号 997000

用于可悬挂 AMAXX®, 气管 NW 9 mm货号997001, 气管 NW 13 mm货号997000

更多

MENNEKES 气动连接 997001

气动连接

零件号 997001

用于可悬挂 AMAXX®, 气管 NW 9 mm货号997001, 气管 NW 13 mm货号997000

更多

MENNEKES 电缆螺栓 990610

电缆螺栓

零件号 990610

M 25 - 夹持/密封区域 9-17 mm, IP54, 漆黑色RAL 9005, 单一包装

更多
