插头设备的IP防护等级(IP = 防护等级)表示设备防护的影响因素,例如防止异物、灰尘和水的进入。这对于安全操作电气设备至关重要。
防护类别一词指的是防止电压或电击,从而防止电气事故的安全措施。
CEE插头设备应始终可靠运行。因此,它们必须符合特定的防护等级。IP防护等级(IP = 防护等级)提供有关插头设备防护外部影响的信息。每个IP防护等级由两个数字组成。这些数字精确定义了设备内部通过设备外壳防止不希望进入的程度。第一个数字提供有关防止异物和触摸的保护信息。第二个数字提供有关防水保护的信息。这些数字组合在IEC 60529标准中规定。
插座和插头在使用中,无论插头是否插入,都必须符合指定的防护等级。对于插头和设备插头,当它们与互补件(插头或插座)连接时,防护等级适用。
CEE插头设备必须符合IP44或IP67防护等级,额定电流为100/125 A的CEE插头设备必须符合IP67防护等级。如果100/125 A的插座安装在外壳上或与外壳构成一个结构单元,则整个结构也可以符合IP44防护等级。

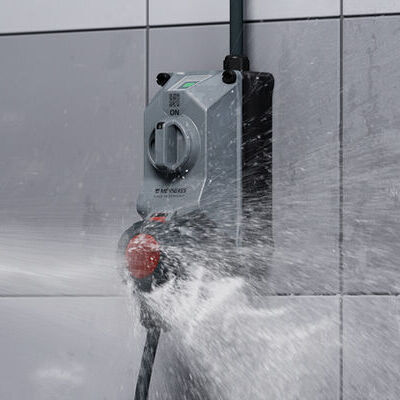

除了提供 IP44 或 IP67 的产品解决方案外,我们还提供特别坚固和可关闭的 CEE 插座以及 IP67 / IP69 保护等级的插头和插座。这些插头设备在浸水和高压清洗时仍然防水。
对于符合 DIN VDE 0620 和 DIN 49440 ff. 标准的传统 SCHUKO® 插座,特别需要注意的是,由于结构原因,它们只有在盖子关闭时才能达到 IP44 保护等级,因为在保护接触区域无法防止水的进入。
除了符合 IP44 保护等级的 SCHUKO® 插座外,您还可以在我们这里购买符合 SCHUKO® 标准的 IP68 保护等级插座,适用于潮湿环境,如港口、游泳池或户外区域。
我们的插头设备上有标识显示各自的保护等级。关于不同保护等级及各个代码含义的详细概述,请参阅我们的 IP 保护等级实用表格。
1. 数字代码 | ||
---|---|---|
IEC 60529 | 防止异物进入 | 防止接触 |
0 | 无保护 | 无保护 |
1 | 防止直径 ≥ 50 mm 的固体异物进入 | 防止手背接触 |
2 | 防止直径 ≥ 12.5 mm 的固体异物进入 | 防止手指接触 |
3 | 防止直径 ≥ 2.5 mm 的固体异物进入 | 防止工具接触 |
4 | 防止直径 ≥ 1.0 mm 的固体异物进入 | 防止电线接触 |
5 | 防止有害量的灰尘进入 | 完全防止接触 |
6 | 防尘 | 完全防止接触 |
2.数字代码 | |
---|---|
IEC 60529 | 防水保护 |
0 | 无保护 |
1 | 防止滴水 |
2 | 当外壳倾斜至 15° 时,防止滴水 |
3 | 防止与垂直方向成 60° 的喷雾水 |
4 | 防止各个方向的飞溅水 |
5 | 防止任意角度的喷水(喷嘴) |
6 | 防止强力喷水 |
7 | 防止暂时浸入水中 |
8 | 防止持续浸入水中 |
9 | 防止高压/蒸汽喷射清洗,特别是农业用途 |
保护等级描述了防止危险电压/电击从而防止电击事故的安全措施。存在四个保护等级:0、1、2 和 3。
所有电气设备的保护等级在 DIN EN/IEC 61140 或 VDE 0140-1 标准中规定。用于标识设备的符号在 IEC 60417 标准中定义。
