显示所有 悬挂型 / 显示所有 AMAXX® 组合插座装置
MENNEKES AMAXX® 组合插座装置 970003

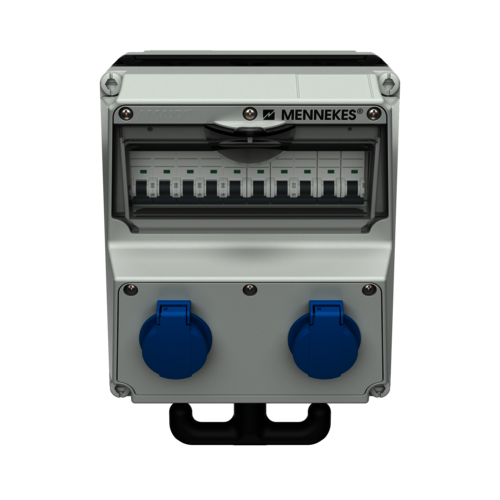

MENNEKES AMAXX® 组合插座装置 970003 images3d

AMAXX® 组合插座装置 970003

CEE 32 A, 5 p, 400 V
CEE 16 A, 5 p, 400 V
SCHUKO® 16 A, 230 V
  • 预接线安装
  • 铰链连接侧面
  • AMAPLAST 外壳和嵌件
  • 透明盖保险丝
  • 顶部带悬挂眼，底部带抓钩并随附链条组
  • 零件号970003
  • 欧洲商品编码（EAN）4015394271581
  • 标准包装（包装单位） 1 Qty.（数量）
在提醒清单/购物车中，您可在不同清单上管理我们的产品。
请给新清单一个名字
  • 请填入清单名称
  • 该清单名称已被占用
  • 请输入一个有效的清单名称

技术规范

AMAXX® 组合插座装置 970003

CEE 32 A, 5 p, 400 V 1
CEE 16 A, 5 p, 400 V 1
SCHUKO® 16 A, 230 V 4
套期保值
  • 1 MCB 32安培, 3芯, C
  • 1 MCB 16安培, 3芯, C
  • 4 MCB´s 16安培, 1芯, C
上级保护装置的最大额定电流 63 A
额定电流 63 A
额定分散系数 0.85
连接/供应线
  • 适合单根最大 5 x 10 mm² 电缆接入
防护等级 IP44
外壳材料 标准材料
重量 5160 克
高 260 毫米
宽 225 毫米
库存组合插座箱型号 D

数据表 & 下载

AMAXX® 组合插座装置 970003

产品数据表AMAXX® 组合插座装置 970003 PDF, 346 KB
CAD数据STPAMAXX® 组合插座装置 970003 ZIP, 5 MB
CAD数据3D DWGAMAXX® 组合插座装置 970003 ZIP, 20 MB
尺寸图纵向格式AMAXX® 组合插座装置 970003 PNG, 56 KB
尺寸图横向格式AMAXX® 组合插座装置 970003 PNG, 263 KB

指令

AMAXX® 组合插座装置 970003

REACh
RoHS

合适的配件

AMAXX® 组合插座装置 970003

MENNEKES 电缆螺栓 990607

电缆螺栓

零件号 990607

M 20 - 夹持/密封区域 6-13 mm, IP54, 漆黑色RAL 9005, 单一包装

更多
MENNEKES 电缆螺栓 990610

电缆螺栓

零件号 990610

M 25 - 夹持/密封区域 9-17 mm, IP54, 漆黑色RAL 9005, 单一包装

更多
MENNEKES 电缆螺栓 990608

电缆螺栓

零件号 990608

M 32 - 夹持/密封区域 13-21 mm, IP54, 漆黑色RAL 9005, 单一包装

更多
MENNEKES 气动连接 997000

气动连接

零件号 997000

用于可悬挂 AMAXX®, 气管 NW 9 mm货号997001, 气管 NW 13 mm货号997000

更多
MENNEKES 气动连接 997001

气动连接

零件号 997001

用于可悬挂 AMAXX®, 气管 NW 9 mm货号997001, 气管 NW 13 mm货号997000

更多
