凡是有电流流动的地方,都需要特别小心和仔细操作。在安装、使用和维护电气设备时,必须遵守法律法规和标准。德国和欧洲适用的电气工程标准(EN)由不同的机构制定和审核:国际电工委员会(IEC)、欧洲电工标准化委员会(CENELEC)、德国标准化学会(DIN)的电工标准委员会(DIN-Normenstelle Elektrotechnik)和电气电子信息技术协会(VDE)。

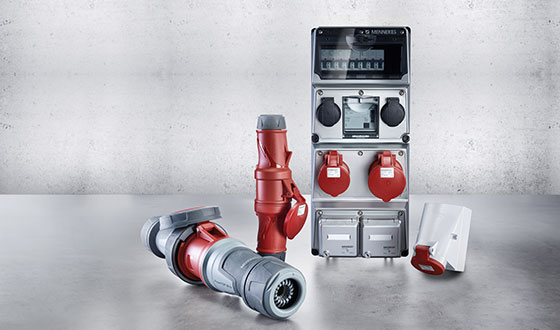

我们的 CEE 插头设备按照以下标准制造并在交付前进行测试:
IEC 60309 标准是一个国际标准,适用于主要用于工业应用的插头和插座、线缆连接器和设备插头(额定工作电压最高为 1000 V,500 Hz,额定电流最高为 125 A)。标准的第 1 部分(IEC 60309-1)描述了每个工业用连接器的一般要求。第 2 部分(IEC 60309-2)规定了一系列具有不同数量和排列的圆形外壳连接器,用于不同的应用。
IEC 61439 标准于 2014 年底取代了 60439 标准。该标准描述了所谓的低压开关设备组合的设计和测试要求。我们的工业插座箱也属于开关设备组合的一部分。
该标准规定了在工业、私人住宅和建筑工地中用于电力分配的设备的安全要求。该标准保证了更高的安全标准,并适用于例如我们的工业插座箱、电气开关设备和配电柜。
每种类型的低压开关设备组合需要两个主要标准。IEC 61439 标准因此分为两个部分:
2012 年,低压开关设备安全要求的重组和修订随着 IEC 61439-1:2012 标准的发布而完成。前标准 IEC 60439-1 于 2014 年 9 月被 IEC 61439-1:2012 取代。所有在此之后投入使用的设备,其规划和文档必须符合 IEC 61439-1:2012 及其各部分的要求。
该标准的目的是协调大多数低压开关设备组合的一般规定和要求,以实现统一的要求和证明,避免根据其他标准进行证明的必要性。所有不同开关设备组合的要求以及广泛关注和应用的主题(例如,温升、绝缘特性等)都在这一基本标准中进行了汇总。
未来,每种类型的低压开关设备组合将需要两个主要标准:
IEC 61439 包括以下部分:
| IEC … |
| 61439-1: 一般规定 |
| 61439-2: 电力开关设备组合 |
| 61439-3: 安装配电器 |
| 61439-4: 建筑工地配电器 |
| 61439-5: 公共电缆配电柜 |
| 61439-6: 母线配电器 |
| 61439-7: DIN IEC/TS – 特殊应用,如海港、露营地、市场和充电站 |
本标准中制造商与开关设备组合用户之间协议的要求如下总结。这一列表有助于提供有关基本条件和额外用户规定的信息。
除了型式试验证明外,制造商还需自行提供单件证明,以确保产品按照标准正确构建,排除材料缺陷,并符合电气安全要求。
进行原始设计并根据标准进行相关验证的组织/公司。
负责将设备组装成一个功能单元的组织。制造商负责单件试验证明,因此对产品(合格评定)负责。
对于即插即用设备,MENNEKES 同时是原始制造商和制造商。责任和提供证明由我们承担。部分布线的设备不能由我们声明符合标准。在这种情况下,“完成者”成为制造商并必须声明合规性。需要将信息传递给该组织,以便设备最终可以进行合格评定
环境温度的上限为 +40 °C。
24 小时内环境温度的平均值不得超过 +35 °C。
温升的证明可以通过不同的方法进行。一种是通过测试开关设备组合,另一种是通过已知参考的推导以及通过检查,例如根据相关的设计规则。无论选择哪种方法来确定温升和组合的最大电流负载,都必须确保遵守相应的温度限值。
开关设备组合及其电路必须能够在规定条件下承载其额定电流,同时考虑组件的额定值、适用性和应用,而不超过 IEC 61439-1 表 6 第 1 部分中的限值。表 6 中的限温适用于 +35 °C 的平均环境温度。
▶ 必须考虑内置设备的限温!
只有当设备/组件的功耗和连接处的温升小于或等于被更换设备时,才能用与证明中使用的设备相似的同系列设备替换。
根据 IEC 61439-X 的要求,所有电路必须能够单独承载其额定电流,而不会超过温度限值。如果增加了其他电路,则可以设置一个额定负载系数。
InA 开关设备组合的额定电流是指在不超过 IEC 61439-1 第 9.2 节规定的温度限值的情况下,主母线在组合的各个配置中可以分配的总电流。
InA 电流被视为组合在 100% 工作周期 (ED) 下通过其分支电路可以最大分配的电流。
电路的额定电流是指在正常工作条件下,当电路单独运行时,该电路可以承载的电流值。它必须能够在不超过 IEC 61439-1 第 9.2 节规定的各个组件的过温限值的情况下进行传导。
RDF 是指在考虑相互热影响的情况下,开关设备组合的(各个)分支电路 Inc 可以持续和同时承载的额定电流的百分比值。在此过程中,不得超过 InA。
主电路数量 | 假定负载系数 |
|---|---|
| 2 和 3 | 0,8 |
4 和 5 | 0,7 |
| 6 到 9(含) | 0,6 |
| 10(及以上) | 0,5 |
此表提供参考值,如有疑问,以制造商的说明为准。
以下信息是MENNEKES 目录组合的标准值。如果与此标准有偏差或特殊项目设计,需要事先在用户和制造商之间进行相应的协商。这些协议应在报价阶段由 MENNEKES 和用户/客户达成(在生产和销售之前)。
以下表格是一个“裁剪”,适用于约 98% 的 MENNEKES 设备。特殊项目设计不包括在这些信息中,用户需要在项目设计之前单独通知。在这些特殊情况下,仍然需要使用所述标准及其产品子标准来查看更多详细信息。
特性 | 标准值 | 规范选项 | MENNEKES标准 |
根据接地类型的系统 | 根据当地要求设计 | TT / TN / IT | TN / TT |
额定电压 | 根据当地安装条件 | 最大 1000 伏交流电或 1500 伏直流电 | 400 伏交流电 |
瞬态过电压 | 通过电气系统确定 | 过电压类别 I / II / III / IV | 类别 III / 插头和插座 类别 II |
偶发过电压 | 最小额定电压 + 1200 伏 | 请参见表 8 和 9 或 10 以获取数值 | 1890 伏 (交流电) |
额定频率 | 根据安装条件 | 直流 / 50 赫兹 / 60 赫兹 | 50 赫兹 |
短路电阻 | 通过系统确定 | N + PE 最大为外导体值的 60% | Icc 最大 ≤ 10 kA |
供电中的 SCPD | 根据安装条件 | 是 / 否 | 否 |
开关设备和控制设备组件内外部短路保护装置之间的协调 | 根据安装条件 | 存在 / 安装 / 集成 | 取决于项目 |
可能导致短路电流的负载信息 | 不允许可能导致短路电流的负载 | 无 | 无 |
防电击保护类型 – 基本绝缘 | 基本保护 | 符合当地要求 | 基本保护 |
防电击保护类型 – 接地故障保护 | 间接接触保护 / 符合当地要求 | 自动断电 / 保护性断开 / 保护性绝缘 | 取决于项目 |
安装地点 | 制造商执行 | 室内/室外 | 取决于项目 |
保护类型 | 室内最低 IP 2x / 室外最低 IP 23 | IP xx (A-D) | IP 44 |
防护机械影响 |
| 如有必要,指定 IK 代码 (IEC 62208) | 信息可根据要求提供 |
抗紫外线辐射 |
| 户外安装的外壳需要 | 信息可根据要求提供 |
抗腐蚀 | 适用于室内和室外安装 | 是 / 否 | 取决于项目 |
环境温度限值 | 室内:最低 -5 °C 室外:最低 -25 °C 最高限值(两者):+40 °C 最大平均值(24小时):+35 °C | 无 | 标准值!如有偏差,请参见产品 |
最大相对湿度 | 90% | 室外:100% 在最高 +25 °C 室内:50% 在 +40 °C | 标准值!如有偏差,请参见产品 |
污染等级 | 工业环境 3 | 1, 2, 3, 4 | 3 |
海拔 | ≤ 2.000 m | 注意相关因素 | ≤ 2.000 m |
电磁兼容环境 | A 或 B | A / B | B |
特殊操作条件(振动、防爆区域、强磁场或污染 | 无特殊条件 | 无 | 未定义! |
外部结构设计 | 根据制造商的规格 | 开放/封闭/立式/嵌墙安装和壁挂安装/控制台 | 封闭 |
移动或固定 | 根据制造商的规格 | 是 / 否 | 取决于项目 |
尺寸和质量 | 根据制造商的规格 | 无 | 取决于项目 |
从外部引入的导体类型 | 电缆 | 电缆/母线槽系统 | 电缆 |
从外部引入的导体材料 | 铜 | 铜/铝 | 铜 |
外部导体、PE、N 和 PEN 导体的截面积 | 按标准规定 | 无 | 无 |
对连接标记的特殊要求 | 根据制造商的规格 | 无 | 制造商执行 |
对存储和运输的要求(运输类型、偏离的环境条件、最大尺寸、包装要求) | 制造商标准 | 无 | 信息可根据要求提供 |
可操作性(访问、激活权限、断开) | 易于到达 | 授权人员、普通人员等 | 取决于项目 |
对操作、检查、维护或扩展的可达性要求 | 检查、组件更换、扩展、维护等仅由专业人员进行(要求) | 无 | 检查、更换、扩展、维护等仅由专业人员进行 |
出线电路的分离 | 根据制造商的规格 | 单独/分组/全部 | 取决于项目 |
内部分隔类型 | 根据制造商的规格 | 形式 1, 2, 3, 4 | 无 |
开关设备和控制设备组件的额定电流 | 制造商标准;根据应用 | 无 | 取决于项目 |
电路的额定电流 (InC) | 制造商标准;根据应用 | 无 | 取决于项目 |
额定多样性系数 (RDF) | 标准规范 | 电路的 RDF / 整个开关设备和控制设备组件的 | 取决于项目 |
外导体与 N 之间的截面积比* | O ≤ 16 mm2 = 100 % O > 16 mm2 = 50 % 最小 16 mm²) | 对于 N 中的电流至外导体的 50%,否则需要特别协议! | 外导体 = 中性导体截面积 |
在MENNEKES,零线的设计承载能力与最大相线电流相匹配。 在特殊工作条件下(见IEC 61439; 第7.2节和IEC 61439-1 Bbl 1, 第13.5节),涉及零线与相线的比例(交流负载具有非常低且不同的功率因数cosφ或供电电压或负载电流中存在过多的谐波),可能需要不同的零线与相线比例。这需要由用户通知。
